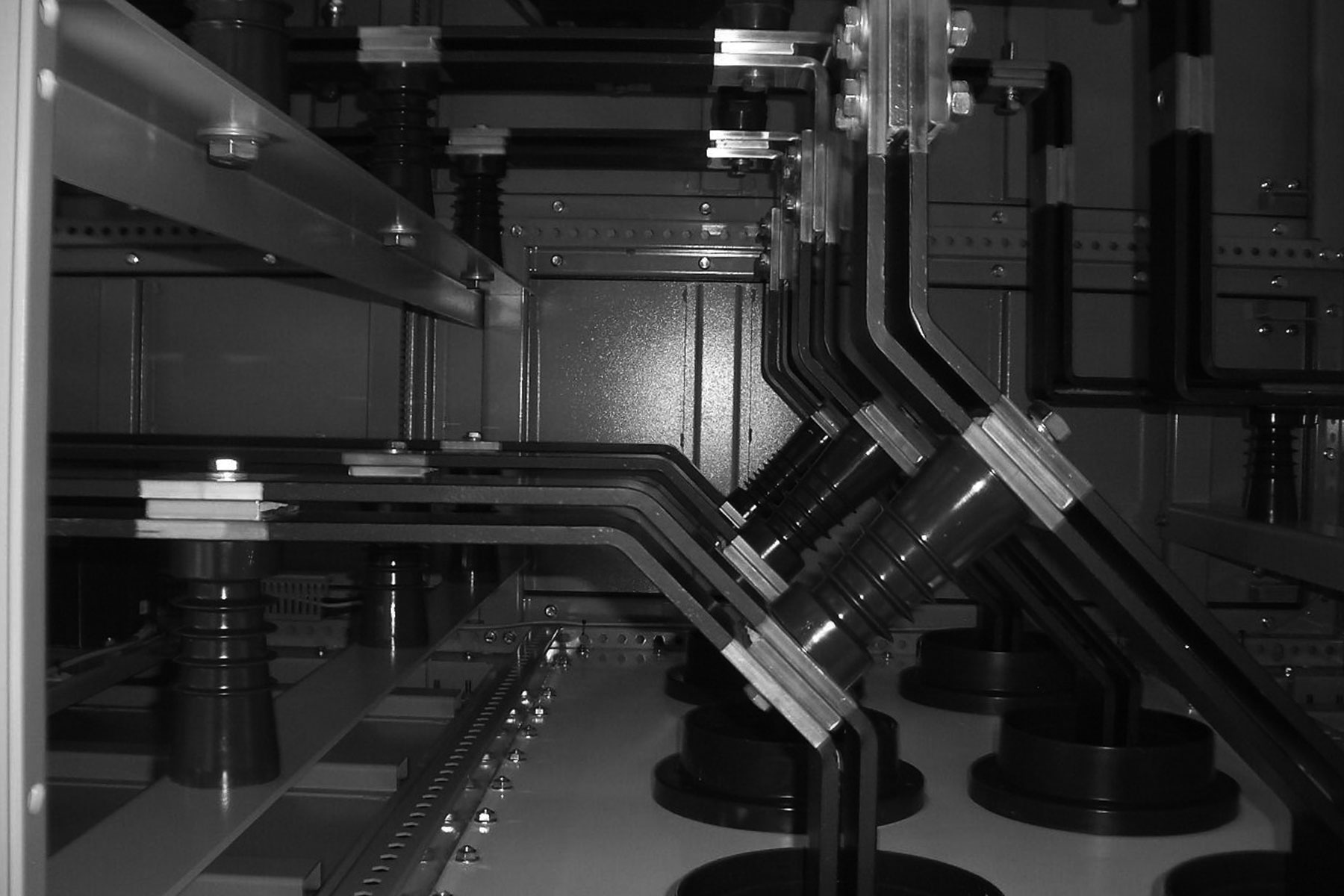

Maschinenausleitungsschrank TIBS®-MOP – mit frei skalierbaren Leistungsklassen bis 3000A

Unser typgeprüfter Maschinenausleitungsschrank TIBS®-MOP stellt eine zuverlässige und wartungsarme elektrische Verbindung zwischen einer elektrischen Maschine, wie z. B. einem Generator oder Motor größerer Bauart mit ihrem Netzanschluss her. Die Leistungsklassen des Maschinenausleitungsschrank sind dabei bis 3000A frei skalierbar.

Generatoren sind essentielle Elemente der Elektroenergieversorgung. Entsteht ein Kurzschluss in ihrer Nähe, treten sehr hohe Kurzschlussströme mit erheblichen elektromagnetischen Kräften und thermischen Wirkungen auf, die zerstörerische Folgen haben können. Umso höher sind unsere Anforderungen an die Qualität bei der Konstruktion, Fertigung und Prüfung des TIBS®-MOP.

Dessen Typprüfung nach IEC 62271-200:2004 und die angewandten Normen gewährleisten ein hohes Maß an Anlagensicherheit und Personenschutz für den Endkunden.

Kundenspezifisch wird der Maschinenausleitschrank neben der Generatorausleitung und der Kabel- oder Schienenverbindung mit Strom- und Spannungswandler Trenn- sowie Leistungsschalter konstruiert und gefertigt. Jedem Schrank geht eine Simulation im Störungsfall voraus, wodurch die Bauteile der Beanspruchung entsprechend dimensioniert werden.

Technische Daten TIBS®-MOP:

Betriebsparameter Betriebswert
Nennstrom <3000 A
Nennspannung 20 kV
Bemessungsspannung 24 kV
Frequenz 50 Hz
Spitzenstrom 50 kA
Effektivwert Kurzzeitwechselstrom 20 kA
Dauerkurzschlussstrom 7,1 kA
Stehwechselspannung 50 kV
Steh-Blitzstoßspannung 95 kV

Wir freuen uns auf Ihre Kontaktaufnahme! Kontakt Wir freuen uns auf Ihre Kontaktaufnahme! Kontakt

E&A macht Wochenendausflug in das Vogtland

Nachdem Corona zweimal unsere seit langem geplante Firmenreise verhinderte, packten wir kurzerhand die Gelegenheit beim Schopfe und brachen am... mehr erfahren

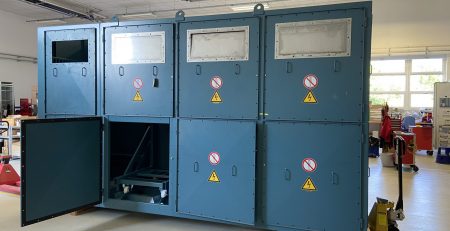

Ausbau der Generatorausleitung für Kraftwerk beginnt

Nach der Konstruktion und Fertigung für die mechanischen Anpassungen und Erweiterungen des zu ertüchtigenden Generator-Ausleitungsschrankes, ist das Gehäuse heute... mehr erfahren

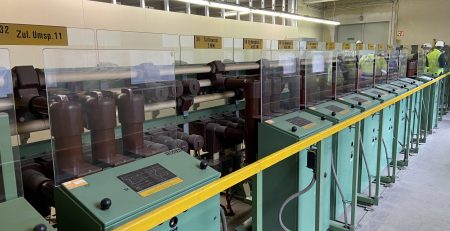

E&A erhält Auftrag für Planung Retrofit 6kV- und 0,4kV-Schaltanlagen LZA Salzgitter

Am Standort Salzgitter der Linde AG sind die MS- und NS-Schaltanlagen (6kV / 0,5kV) auf Grund ihres Alters auszutauschen.... mehr erfahren

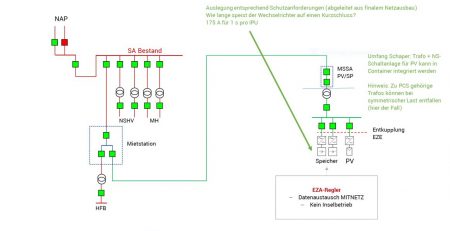

E&A erhält nächsten Auftrag von WAL

Nachdem wir in einer Konzeption die Möglichkeiten einer unabhängigen Stromversorgung auf der Mittelspannungsebene, bzw. einer Inselnetzlösung mit den Komponenten... mehr erfahren

Re-Zertifizierung nach ISO 9001:2015 bestanden

Im Jahr 2009 haben wir zum ersten Mal unseres Qualitätsmanagementsystems nach der ISO 9001 zertifizieren lassen, danach wurde dieses... mehr erfahren

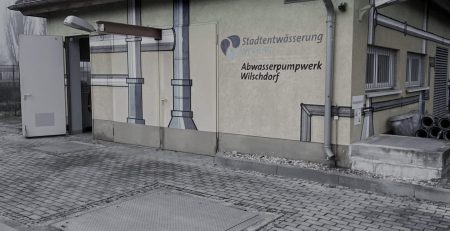

Wir erhalten den Auftrag zur Planung des Retrofit der E-MSR-Anlage des Mischwasserpumpwerkes in Dresden-Wilschdorf
